高压限流熔断器
产品说明书：
高压限流熔断器是应用国外先进技术生产的，主要适用于交流50Hz,额定电压3.6KV、7.2KV、12KV系统与其它电器（电负荷开关、真空接触器等）配合使用，作为配电线路、电力变压器、高压电动机及电力设备的短路或过载保护元件。
该产品是高起点、高技术含量、高附加值的三高产品，具有开断能力大，功率损耗小，电弧电压低，时间-电流特性曲线误差小，动作可靠性高，单管额定电流大，限流作用好等特点，并配有动作指示或使其它电器动作提供连锁作用的特制撞击器，可在规定的使用条件下，能可靠开断从最小开断电流（通常12KV熔断器在2.5-3倍额定电流，3.6KV、7.2KV熔断器1.6-3倍额定电流）至表一所示的额定开断电流之间的任何故障电流；
采用标准：GB15166.1 - 5-94《交流高压熔断器》
IEC282-1《交流高压熔断器》
使用条件：1、环境温度不高于+40℃及不低于-25℃，24h测量的平均温度不超过+35℃；
2、海拔高度不超过1000m；
3、周围空气不受灰尘、烟、腐蚀性或可燃性气体和水气或盐过度（或异常）污染；
4、24h内测得的相对湿度平均值不超过95%，有可能温度变化发生凝露；
5、由外界原因对熔断器产生的可以忽略不计的振动或地震主要技术持性：
熔断器的主要技术参数见表一；

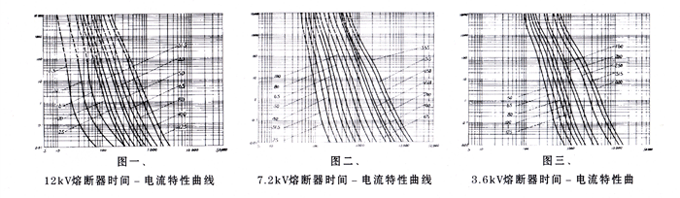

12KV熔断器时间--电流特性曲线见图一；
7.2KV熔断器时间--电流特性曲线见图二；
3.6KV熔断器时间--电流特性曲线见图三；
12KV熔断器的选用参考规格见表二；
7.2KV、3.6KV熔断器的选用参考规格见表三。
熔断器基本参数 表一
表二
7.2KV、3.6KV熔断器的选用参考
7.2KV、3.6KV熔断器用于电动机的直接启动，其熔断额定电流按如下公式选用：Iy=N*In*δ
式中：Iy-在起动时间内的电流值；
N－在起动电流与满载电流之比，通常N=6；
In－电动机满载电流；
δ－综合系数，按表三选取。
表三
将起动时间对应的Iy值的点绘制在时间--电流特性曲线上，该点所对应的曲线或靠近这一点右边的曲线，既是所选用的熔断器的时间--电流特性曲线，熔断器额定电流应大于1.3倍电动机的满载电流。
外形尺寸（mm）
产品说明书：
高压限流熔断器是应用国外先进技术生产的，主要适用于交流50Hz,额定电压3.6KV、7.2KV、12KV系统与其它电器（电负荷开关、真空接触器等）配合使用，作为配电线路、电力变压器、高压电动机及电力设备的短路或过载保护元件。
该产品是高起点、高技术含量、高附加值的三高产品，具有开断能力大，功率损耗小，电弧电压低，时间-电流特性曲线误差小，动作可靠性高，单管额定电流大，限流作用好等特点，并配有动作指示或使其它电器动作提供连锁作用的特制撞击器，可在规定的使用条件下，能可靠开断从最小开断电流（通常12KV熔断器在2.5-3倍额定电流，3.6KV、7.2KV熔断器1.6-3倍额定电流）至表一所示的额定开断电流之间的任何故障电流；采用标准：GB15166.1 - 5-94《交流高压熔断器》
IEC282-1《交流高压熔断器》
使用条件：1、环境温度不高于+40℃及不低于-25℃，24h测量的平均温度不超过+35℃；
2、海拔高度不超过1000m；
3、周围空气不受灰尘、烟、腐蚀性或可燃性气体和水气或盐过度（或异常）污染；
4、24h内测得的相对湿度平均值不超过95%，有可能温度变化发生凝露；5、由外界原因对熔断器产生的可以忽略不计的振动或地震主要技术持性：
熔断器的主要技术参数见表一；
12KV熔断器时间--电流特性曲线见图一；
7.2KV熔断器时间--电流特性曲线见图二；
3.6KV熔断器时间--电流特性曲线见图三；
12KV熔断器的选用参考规格见表二；
7.2KV、3.6KV熔断器的选用参考规格见表三。
熔断器基本参数 表一
| 产品型号 |
额定电压（KV） |
额定电流（A） |
额定开断电流（KA） |
熔断件外径（mm） |
|
XRNT1-12 |
12 |
6.3;10;16;20;25;31.5;40; 50;63;71;80;100;125 |
31.5 |
¢50 |
|
¢76 |
||||
|
XRNM1-7.2 |
7.2 |
25;31.5;40;50;63;80; 100;125;160;200;224 |
40 |
¢76 |
|
XRNM1-3.6 |
3.6 |
50;63;80;100;125 |
50 |
¢50 |
|
160;200;250;315;355;400 |
31.5 |
¢76 |
||
|
XRNP1-10 |
12 |
0.5,1,2,3.15 |
40 |
¢25,¢50 |
|
XRNP1-10X |
表二
| 变压器一次电压（KV） |
变压器容量（KVA） |
变压器额定电压（KV） |
熔断器额定电流（A） |
|
12 |
100/125/160 |
12 |
16 |
|
200 |
20 |
||
|
250 |
25 |
||
|
300/315 |
31.5 |
||
|
400 |
40 |
||
|
500 |
50 |
||
|
630 |
63 |
||
|
750/800 |
71/80 |
||
|
1000 |
80 |
||
|
1250 |
100 |
||
|
1500/1600 |
125 |
7.2KV、3.6KV熔断器的选用参考
7.2KV、3.6KV熔断器用于电动机的直接启动，其熔断额定电流按如下公式选用：Iy=N*In*δ
式中：Iy-在起动时间内的电流值；
N－在起动电流与满载电流之比，通常N=6；
In－电动机满载电流；
δ－综合系数，按表三选取。
表三
| 第小时起动次数 |
2 |
4 |
8 |
16 |
|
δ |
1.7 |
1.9 |
2.1 |
2.3 |
将起动时间对应的Iy值的点绘制在时间--电流特性曲线上，该点所对应的曲线或靠近这一点右边的曲线，既是所选用的熔断器的时间--电流特性曲线，熔断器额定电流应大于1.3倍电动机的满载电流。

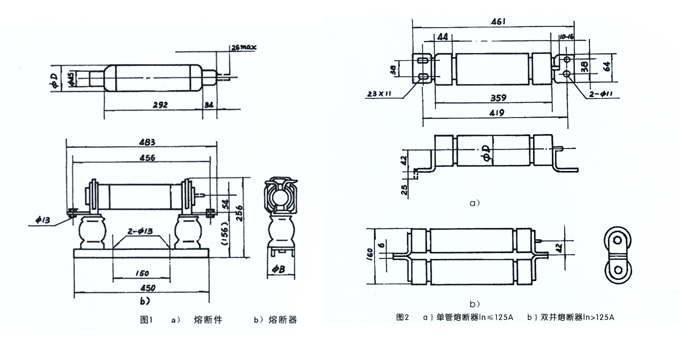

外形尺寸（mm）
| 国内型号 |
国外型号 |
产品代表 |
额定电压（KV） |
最高工作电压 （KV） |
额定开断电流 （KA） |
额定电流（A） |
主要尺寸（mm） |
|
| D |
B |
|||||||
| XRNT1-10/6.3 |
SDL②•J |
Ro00 |
10 |
12 |
31.5 |
6.3 |
51 |
90 |
| XRNT1-10Q/6.3① |
Ro00Q |
120 |
||||||
| XRNT1-10/10 |
Ro01 |
10 |
90 |
|||||
| XRNT1-10Q/10 |
Ro01Q |
120 |
||||||
| XRNT1-10/16 |
Ro02 |
16 |
90 |
|||||
| XRNT1-10Q/16 |
Ro02Q |
120 |
||||||
| XRNT1-10/20 |
Ro03 |
20 |
90 |
|||||
| XRNT1-10Q/20 |
Ro03Q |
120 |
||||||
| XRNT1-10/25 |
Ro04 |
25 |
90 |
|||||
| XRNT1-10Q/25 |
Ro04Q |
120 |
||||||
| XRNT1-10/31.5 |
Ro05 |
31.5 |
90 |
|||||
| XRNT1-10Q/31.5 |
Ro05Q |
120 |
||||||
| XRNT1-10/40 |
Ro06 |
40 |
90 |
|||||
| XRNT1-10Q/40 |
Ro06Q |
120 |
||||||
| XRNT1-10/50 |
SFL•J |
Ro07 |
50 |
76 |
90 |
|||
| XRNT1-10Q/50 |
Ro07Q |
120 |
||||||
| XRNT1-10/63 |
Ro08 |
63 |
90 |
|||||
| XRNT1-10Q/63 |
Ro08Q |
120 |
||||||
| XRNT1-10/71 |
Ro09 |
71 |
90 |
|||||
| XRNT1-10Q/71 |
Ro09Q |
120 |
||||||
| XRNT1-10/80 |
Ro10 |
80 |
90 |
|||||
| XRNT1-10Q/80 |
Ro10Q |
120 |
||||||
| XRNT1-10/100 |
Ro11 |
100 |
90 |
|||||
| XRNT1-10Q/100 |
Ro11Q |
120 |
||||||
| XRNT1-10/125 |
SKL•J |
Ro12 |
125 |
90 |
||||
| XRNT1-10Q/125 |
Ro12Q |
120 |
||||||
