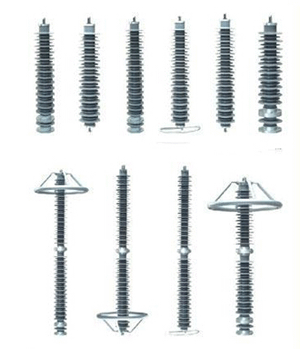

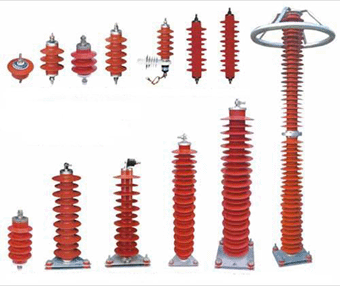

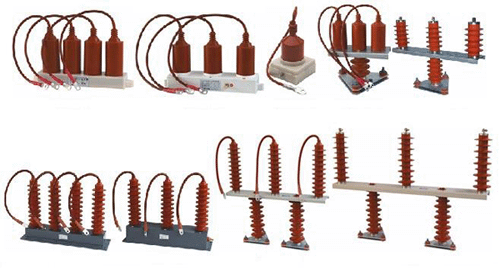

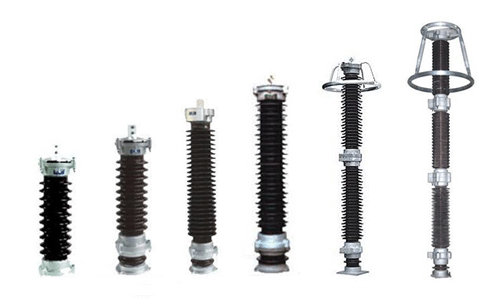

0.22-500KV氧化锌避雷器







避雷器保护特性
    氧化锌避雷器是世界上公认的最理想的过电压保护装置，用来保护电力系统中各种电气设备免受过电压损坏的电器产品，由于氧化锌电阻片具有良好的非线性伏安特性，在正常的工作电压下，仅有几百微安的电流通过，因而可设计成无间隙结构，这就使其具备了尺寸小，重量轻，保护性能好的特点，当过电压侵入时，流过电阻片的电流迅速增大，同时限制了过电压的幅值，释放过电压能量，此后氧化锌电阻片又恢复高阻状态，使电力系统正常工作。

避雷器选型

序号	保护对象	系统标称电压	产品型号
1	电站或线路侧	500kv	Y20W1-420-468
			Y10W1-420-468
		330kv	Y10W1-288-312
		220kv	Y10W1-192-228
			Y5W1-192-228
		110kv	Y10W1-96-126
			Y5W1-96-108
			HY10W1-100
		66kv	Y10W1-75-90
			Y5W1-7-90
		35kv	Y10W1-3-51
			Y5W1-51-55
			HY5W1-42-51
2	并联电容器组	66kv	Y5WR1-84-90
		35kv	Y10WR1-48-51
			Y5WRR1-51-55
		10kv	Y5WR1-12-17
		6kv	Y5WR1-10
		3kv	Y5WR1-5
3	电气化铁路	55kv	Y5WT1-84
		27.5kv	Y5WT1-42
4	发动机		Y5W1-4-25
5	电动机		Y5W1-4-20
6	变压器中性点和电机中性点	500kv	Y1.5W1-96
		330kv	Y1.5W1-207
		220kv	Y1.5W1-144
		110kv	Y1.5W1-60-72
		3-10kv	Y1.5W1-2.4-15.2
7	全封闭组合电器	66-500kv	Y10WF1-69-444
8	3-10KV电站和配电型	3-10kv	Y5WZ1-5-17
			Y5WS1-5-17
			Y5CS1-3.8-12.7
			HY5WS1-12.7-16.5
			HY5WZ1-17
